Prepínač MTS 203 3915-

Podrobný popis

Prepínač MTS 203 3915

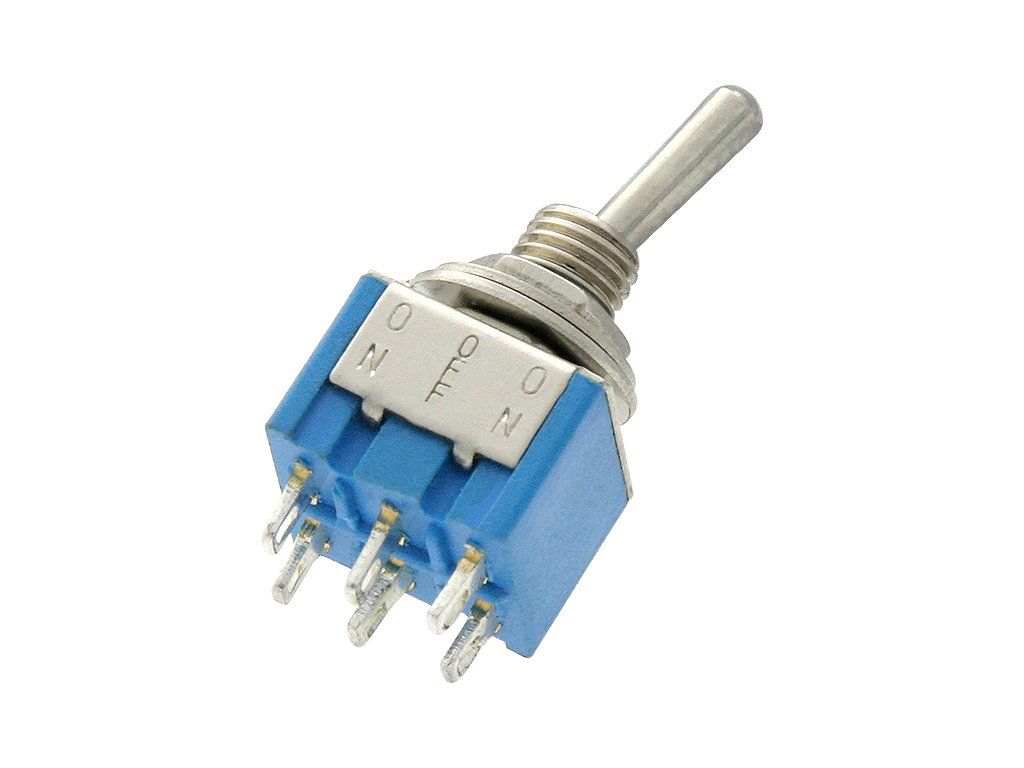

Prepínač MTS 203 3915- je páčkový dvojpólový prepínač určený na spínanie elektrických obvodov v troch polohách typu on-off-on. Využíva sa v elektronike, pri opravách zariadení aj v rôznych hobby projektoch, kde je potrebné spoľahlivé ručné prepínanie obvodov. Vďaka kompaktnému vyhotoveniu je vhodný na montáž do panelu alebo do zariadenia podľa konkrétnej aplikácie.

Hlavné vlastnosti

• 3 polohy prepínania: on-off-on
• 6 kontaktov
• Menovité zaťaženie stykov: 3 A / 250 V, 6 A / 125 V
• Životnosť až 10 000 cyklov
• Rozsah pracovnej teploty: -25 °C až +85 °C
• Typ pripojenia: na spájkovanie / do vodičov

Technické parametre

Prepínač je navrhnutý pre bežné nízkonapäťové a sieťové aplikácie v rámci uvedeného zaťaženia. Disponuje nízkym kontaktným odporom a dostatočnou izoláciou pre spoľahlivú prevádzku v elektrických zostavách.

• Rezistencia kontaktu: max. 20 m?
• Izolačný odpor: 100 M? pri 500 VDC
• Dielektrická pevnosť: 1500 VAC / 1 minúta
• Počet kontaktov: 6
• Počet polôh: 3
• Kód produktu: 3915#
• EAN: 5900804016588

Použitie

Prepínač MTS 203 3915- je vhodný pre konštrukcie, kde je potrebné prepínať medzi dvoma vetvami alebo vypnúť obvod v strednej polohe. Uplatní sa v audio technike, napájacích obvodoch, meracej technike, DIY projektoch aj pri servise elektronických zariadení.

• prepínanie medzi dvomi okruhmi
• stredná poloha pre vypnutie
• vhodný na servis a opravy
• praktický pre hobby aj profesionálne použitie

Výhody pre zákazníka

• jednoduché a prehľadné ovládanie páčkou
• overené parametre pre bežné elektrické aplikácie
• dlhá mechanická životnosť
• kompaktné riešenie pre montáž do zariadení

Dôležité informácie

Pri montáži a zapojení odporúčame dodržať technické parametre prepínača a správny spôsob spájkovania. Produkt je určený na použitie v rámci menovitých hodnôt uvedených výrobcom alebo dodávateľom.

• neprekračujte menovité zaťaženie stykov
• pred zapojením odpojte zariadenie od napájania
• vhodnosť použitia vždy skontrolujte podľa zapojenia
