K-3 - Magnetický detektor / Čelný kontakt - SATEL

Podrobný popis

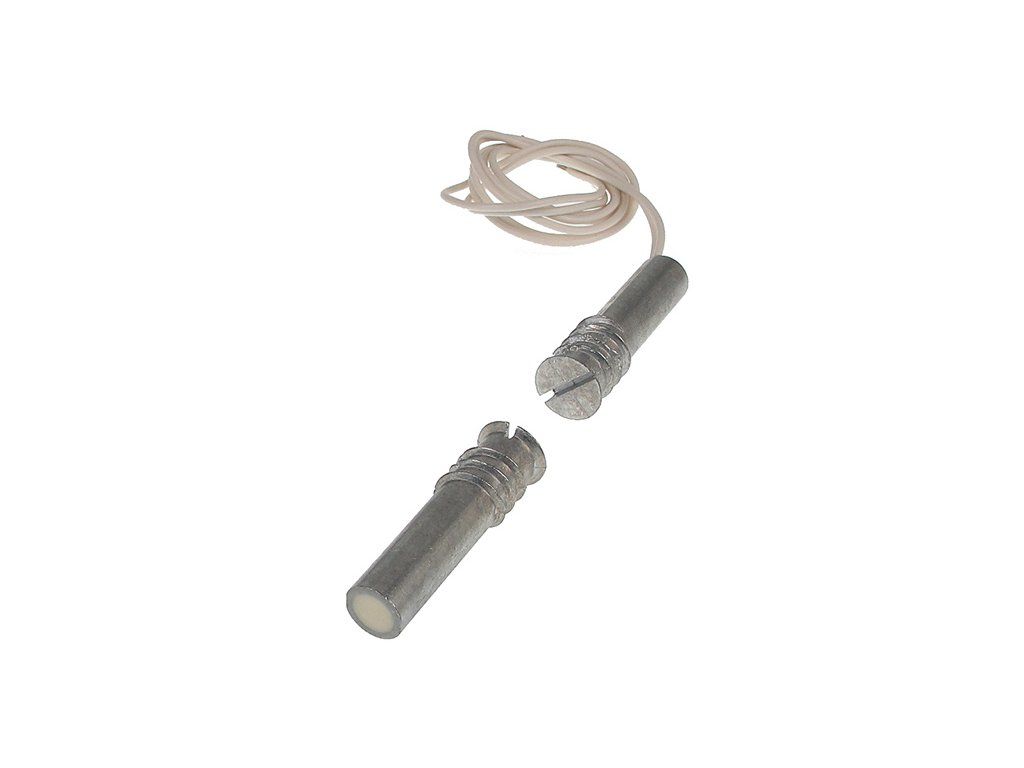

K-3 - Magnetický senzor / Čelný kontaktron - SATEL

Magnetické senzory sú jedným zo základných zariadení na obvodovú ochranu. Chránia dvere, okná atď., reagujú na ich otvorenie. Senzor K-3 je určený na zapustenú montáž, tzn. jeho prvky sa umiestnia zatlačením do primerane vytvorených otvorov v dreve alebo plaste, napr. zárubne alebo okenného rámu. Produkt pozostáva z dvoch vodotesných častí: kontaktronového snímača (magnetického) a magnetu, ktoré by sa mali čelne dotýkať. Oddialenie jednej časti od druhej spôsobí rozpojenie obvodu snímača, ktoré sa signalizuje alarmom. Zariadenie je prispôsobené na spoluprácu s akoukoľvek centrálnou alarmovou jednotkou vybavenou vstupmi typu NC a taktiež ako riadiaci prvok v systémoch automatizácie.

Technické údaje:

• Maximálne spínacie napätie kontaktronu: 20 V
• Maximálny spínací prúd: 20 mA
• Minimálny počet spínaní pri zaťažení 20 V, 20 mA: 360 000
• Materiál kontaktov: Ru (Ruténium)
• Vzdialenosť zatvorenia kontaktov kontaktronu: 15 mm
• Vzdialenosť otvorenia kontaktov kontaktronu: 24 mm
• Prechodový odpor: 150
• Váha: 24 g
